ragraph

Description

Ragraph permet de produire des graphiques de flux au format png. Il est basé sur rabins() et rrdtool.

Installation

Voir installation de argus-clients.

Par ailleurs, ragraph étant basé sur les modules Perl rrdtool, nous avons besoin d'installer cette dépendance :

# apt-get install librrds-perl

Utilisation

Paramètres

Apparence

-fill
       Ne colore pas la surface du graphique

-stack
       Turn off data stacking.

-split
       Représente des graphiques superposés pour src et dst plutôt que sur deux axes opposés

-invert
       Inverse la présentation de src et dst

-rigid
       Pass rrdtool rigid parameter to rrdgraph.

Etiquettes

-title <string>
       Ajoute <string> comme titre du graphique

-vertical-label <string>
       Spécifie <string> comme label vertical au graphique

Taille

-height <pixels>
       Spécifie la hauteur du graphique en pixels (par défaut 275 pixels)

-width <pixels>
       Spécifie la largeur du graphique en pixels (par défaut 800 pixels)

-only-graph
       Génère le graphique sans bordure, sans titre, sans label et sans légende

Limites

-upper <value>
       Spécifie la limite supérieure du graphique (par défaut automatique)

-lower <value>
       Spécifie la limite inférieure du graphique (par défaut automatique)

-alt-autoscale
       Utilise l'algorithme de rrdtool pour calculer les limites du graphiques

-alt-autoscale-max
       Utilise l'algorithme de rrdtool pour calculer la limite supérieure verticale du graphique

-no-gridfit
       Désactive l'algorithme de calcul d'échelle de rrdtool pour le calcul de la grille

Grille

-x-grid <GTM:GST:MTM:MST:LTM:LST:LPR:LFM | none>
       Modifie la définition rrdtool d'axe horizontal

-y-grid <’grid step:label factor’ | none>
       Modifie la définition rrdtool d'axe vertical

-alt-y-grid
       Modifie le comportement rrdtool par défaut de l'axe vertical

-log
       Utilise une échelle logarithmique pour l'axe vertical

-units-exponent <value>
       Utilise une échelle base 10 pour l'axe vertical

-units-length <value>
       Fixe l'épaisseur de la bordure pour l'axe vertical

-units=<si>
       Désactive l'affichage exponentiel pour les graphiques logarithmiques

Divers

-imginfo <printfstr>
       Ajoute des information d'image sur le graphique

-zoom <factor>
       Applique un zoom sur le graphique

-font <FONTTAG:size:[font]>
       Modifie la police utilisée par défaut

-font-render-mode <normal,light,mono>
       Modifie le rendu de la police

-font-smoothing-threshold <size>
       Modifie la taille de la police

-slope-mode
       Modifie les options rrdgraph de déviation

-no-legend
       Supprimer la légende

-watermark <string>
       Ajoute une marque de fabrique

Exemples

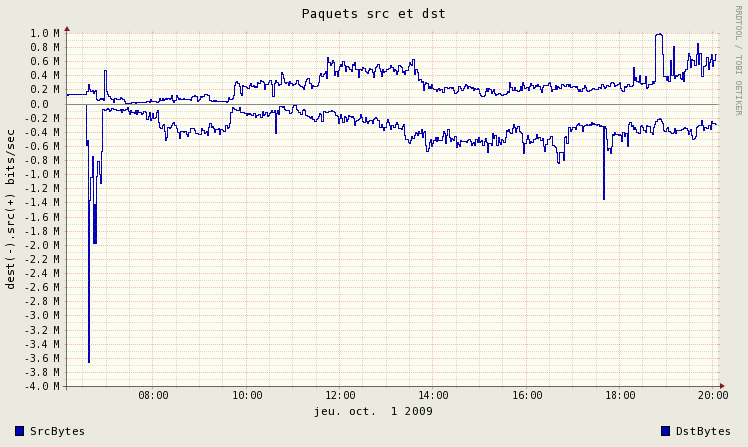

La commande suivante permet par exemple de représenter le nombre total de paquets source et de destination sur un même graphique:

# ragraph sbytes dbytes \
 -r aldeid.ra \
 -M 30s \
 -fill \
 -title "Paquets src et dst" \
 -w argus-ragraph-src_and_dst_packets.png

Argus-ragraph-src and dst packets.png
