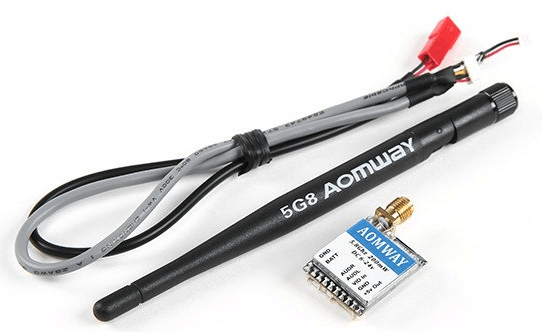

Aomway 200mW mini audio and video transmitter

Description

This video transmitter supports bands A, E, F and raceband. The frequency selection is done with dip switches.

Supported frequencies and dip switches

Note
White squares represent the switches.
CH1 CH2 CH3 CH4 CH5 CH6 CH7 CH8
Band F 5740MHz
■ ■ ■ ■ ■
■ ■ ■ ■ ■
1 2 3 4 5
5760MHz
■ ■ ■ ■ ■
■ ■ ■ ■ ■
1 2 3 4 5
5780MHz
■ ■ ■ ■ ■
■ ■ ■ ■ ■
1 2 3 4 5
5800MHz
■ ■ ■ ■ ■
■ ■ ■ ■ ■
1 2 3 4 5
5820MHz
■ ■ ■ ■ ■
■ ■ ■ ■ ■
1 2 3 4 5
5840MHz
■ ■ ■ ■ ■
■ ■ ■ ■ ■
1 2 3 4 5
5860MHz
■ ■ ■ ■ ■
■ ■ ■ ■ ■
1 2 3 4 5
5880MHz
■ ■ ■ ■ ■
■ ■ ■ ■ ■
1 2 3 4 5
Band A 5725MHz
■ ■ ■ ■ ■
■ ■ ■ ■ ■
1 2 3 4 5
5745MHz
■ ■ ■ ■ ■
■ ■ ■ ■ ■
1 2 3 4 5
5765MHz
■ ■ ■ ■ ■
■ ■ ■ ■ ■
1 2 3 4 5
5785MHz
■ ■ ■ ■ ■
■ ■ ■ ■ ■
1 2 3 4 5
5805MHz
■ ■ ■ ■ ■
■ ■ ■ ■ ■
1 2 3 4 5
5825MHz
■ ■ ■ ■ ■
■ ■ ■ ■ ■
1 2 3 4 5
5845MHz
■ ■ ■ ■ ■
■ ■ ■ ■ ■
1 2 3 4 5
5865MHz
■ ■ ■ ■ ■
■ ■ ■ ■ ■
1 2 3 4 5
Band E 5705MHz
■ ■ ■ ■ ■
■ ■ ■ ■ ■
1 2 3 4 5
5685MHz
■ ■ ■ ■ ■
■ ■ ■ ■ ■
1 2 3 4 5
5665MHz
■ ■ ■ ■ ■
■ ■ ■ ■ ■
1 2 3 4 5
5645MHz
■ ■ ■ ■ ■
■ ■ ■ ■ ■
1 2 3 4 5
5885MHz
■ ■ ■ ■ ■
■ ■ ■ ■ ■
1 2 3 4 5
5905MHz
■ ■ ■ ■ ■
■ ■ ■ ■ ■
1 2 3 4 5
5925MHz
■ ■ ■ ■ ■
■ ■ ■ ■ ■
1 2 3 4 5
5945MHz
■ ■ ■ ■ ■
■ ■ ■ ■ ■
1 2 3 4 5
Raceband 5658MHz
■ ■ ■ ■ ■
■ ■ ■ ■ ■
1 2 3 4 5
5695MHz
■ ■ ■ ■ ■
■ ■ ■ ■ ■
1 2 3 4 5
5732MHz
■ ■ ■ ■ ■
■ ■ ■ ■ ■
1 2 3 4 5
5769MHz
■ ■ ■ ■ ■
■ ■ ■ ■ ■
1 2 3 4 5
5806MHz
■ ■ ■ ■ ■
■ ■ ■ ■ ■
1 2 3 4 5
5843MHz
■ ■ ■ ■ ■
■ ■ ■ ■ ■
1 2 3 4 5
5880MHz
■ ■ ■ ■ ■
■ ■ ■ ■ ■
1 2 3 4 5
5917MHz
■ ■ ■ ■ ■
■ ■ ■ ■ ■
1 2 3 4 5
